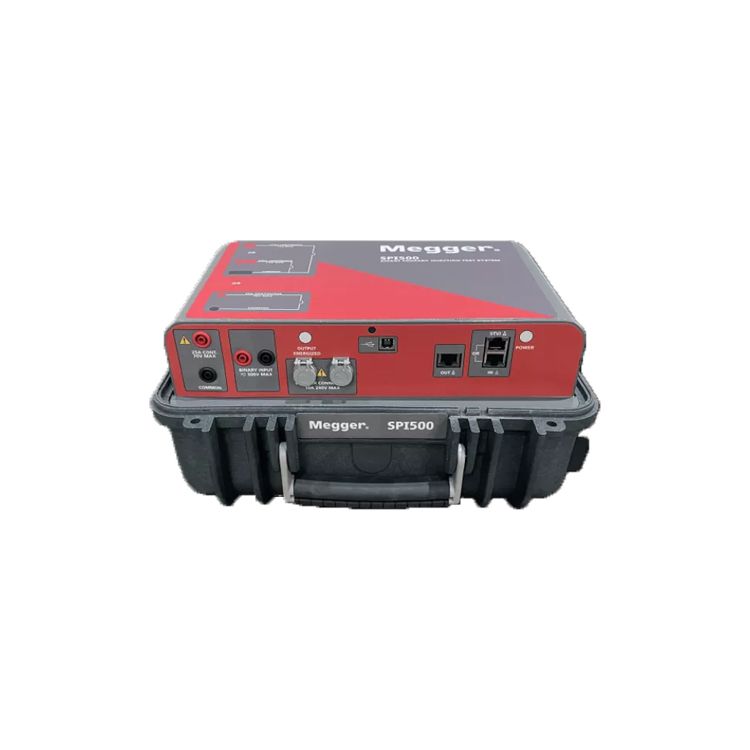

美國MEGGER SPI500智能一次注入測試系統
詳細信息| 詢價留言品牌：美國MEGGER 安全標準：EN 61010-1 濕度：0-90% 無冷凝 電源模式：交流供電，無需內置電池 尺寸：360×194×305mm 重量：21.5kg 美國MEGGER SPI500一次注入式大電流發生器，本產品適用于變電站所需的所有形式的大電流測試，包括測試自供電重合器、斷路器、高速保險絲和接地故障繼電器�，F(xiàn)在熱賣中，如需購買，可通過客服熱線聯系我們！
美國MEGGER SPI500一次注入式大電流發生器產品描述
SPI500 是一款高電流一次注入測試系統，適用于變電站所需的各種高電流測試，包括電子重合器、斷路器、高速熔斷器和接地故障繼電器的測試。
一臺 SPI500 *多可控制兩臺 SPI500B 升壓器（具體取決于型號），使其容量增加三倍。SPI500 擁有控制系統，即使在測試過程中負載阻抗發生變化，也能動態調整輸出以保持電流恒定。所有 SPI 系統均支持全自動和 / 或手動控制。智能觸摸視圖界面（STVI）允許用戶手動控制設備并執行自動化測試。SPI500 設備可通過 PC 進行全自動測試和報告生成。
SPI500應用
SPI500 應用廣泛，是一款高電流一次注入測試裝置，能夠執行高電流調試測試以及低壓塑殼斷路器測試。單臺 SPI500 的設計輸出電流高達 2500A。添加一臺升壓器可產生高達 5000A 的電流，添加第二臺升壓器可產生高達 6500A 的電流。
SPI500 可以在亞周期內改變輸出水平，以測試阻抗變化的設備，例如自供電重合器。自供電重合器在充電或為電子設備供電時具有較大的阻抗，而在充滿電時阻抗非常小。這種阻抗的急劇變化需要向控制器提供持續反饋，以正確調節輸出電流。SPI500特點和優勢
智能觸摸視圖界面（STVI）是一款簡化的輸入和控制觸摸屏
SPI 系統的一個關鍵特性是簡化的觸摸屏輸入。STVI 觸摸屏輸入消除了其他一次注入和斷路器測試系統令人困惑的菜單系統。觸摸屏使 STVI 對于任何技術人員來說都易于使用，即使該技術人員不經常使用 STVI。
自動控制
SPI 系統具有許多測試輔助功能。
用戶可以輸入高電流設置，然后 SPI 系統將生成所需的輸出，無需用戶進一步干預。
自動將系統的輸出調節至預編程設置。
自動調節系統的輸出電流，以補償測試樣品發熱或負載阻抗的變化。
無需用戶干預即可提供所需電流。
大多數一次注入系統要求用戶開啟系統的高電流輸出，然后手動調節輸出直到達到所需的測試電流。一旦輸出設置完成，用戶仍需手動調節輸出以維持所需的測試電流。SPI500 系統消除了這兩個要求。
SPI 系統通過從波形開始到測試完成提供恒定電流輸出，消除了所有這些問題。
手動控制
SPI 系統的 STVI 手動控制器有時是理想的測試方法。SPI 系統允許操作員運行一次注入所需的任何標準測試，以及低壓斷路器測試，而無需筆記本電腦。自供電重合器測試
自供電重合器對一次注入測試提出了挑戰。這些重合器從線路中流過的電流中獲取電力，為重合器中的電子設備供電。它們通常會汲取電力來為電容器或電池充電，以存儲電力供電子設備在事件中使用。因此，重合器有時會從線路電流中汲取高功率進行充電或啟動，有時則汲取*小功率。這種不斷變化的功率需求導致一次注入測試裝置看到的阻抗不斷變化，為了保持恒定電流，測試裝置必須動態改變輸出電壓以保持電流穩定。SPI 技術是市場上*能夠在亞周期內改變輸出以保持恒定電流的測試裝置。
SPI500 可以測試電子或單相液壓重合器，包括：
S&C TripSaver II
西門子 Fusesaver
哈勃 VersaTech II
NOJA EcoLink
ABB Eagle
市場上的任何電子重合器升壓器啟用
SPI500 可以控制 SPI500 和*多兩臺 SPI500B 升壓器的輸出。這通過低成本的升壓器顯著提高了設備的輸出功率。升壓器配備有可以插入主機的電纜。升壓器可以并聯或串聯配置，以實現更高的輸出電流或更高的順從電壓。
SPI500 智能一次注入測試系統產品規格
類別 規格 核心功能特性 1. 支持全自動 / 手動控制，兼容 PC 遠程操作。
2. 內置 STVI 觸摸屏簡化操作，消除復雜菜單。
3. 動態調整輸出電流，補償負載阻抗變化。
4. 軟件預加載數百種斷路器 TCC 曲線，支持自動報告生成。技術參數 - 輸出能力：主機 2500A，搭配 2 臺升壓器可達 6500A（240V 輸入）。
- 輸出抽頭：500A（3.5V max）、125A（14V max）、25A（70V max）。
- 電流表精度：連續模式 ±1% 讀數，RMS 脈沖 ±1.5% 讀數。
- 定時器范圍：0.001-99999 秒，精度 ±1%。
- 保護功能：過載、過熱、短路保護，符合 ANSI/NEMA AB 4-2023 標準。物理規格 - 尺寸（標準 / N）：14.2×7.6×12.0 英寸（360×194×305mm）。
- 重量（標準 / N）：47.5 磅（21.5kg）。
- 防護等級：未明確，但符合 EN/IEC 振動、沖擊標準。電源與電池 - 輸入電壓：115/230V±15%（標準），230V±15%（CE 認證）。
- 頻率：50/60Hz。
- 電源模式：交流供電，無需內置電池。環境參數 - 工作溫度：0-50°C。
- 存儲溫度：-30-70°C。
- 濕度：0-90% 無冷凝。通信與連接 - 接口：2× 以太網，未來支持藍牙。
- 兼容性：支持 PC 軟件控制，數據可導出至 PowerDB 數據庫。標準配置 - 硬件：主機、測試引線、鱷魚夾、以太網電纜、保險絲等。
- 軟件：預加載 TCC 曲線的 SPI 軟件，支持報告生成。
- 文檔：用戶手冊及配件說明。可選附件 - 升壓器：SPI500B，擴展輸出至 6500A。
- 高電流引線：4/0 AWG（10 英尺 / 6 英尺），適配不同測試需求。
- 測試探頭：多種直徑規格，適配斷路器端子。符合標準 - 安全：EN 61010-1。
- 電磁兼容：EN 61326-2-1，F(xiàn)CC Class A。
- 振動 / 沖擊：EN/IEC 60068 系列。
-
-
