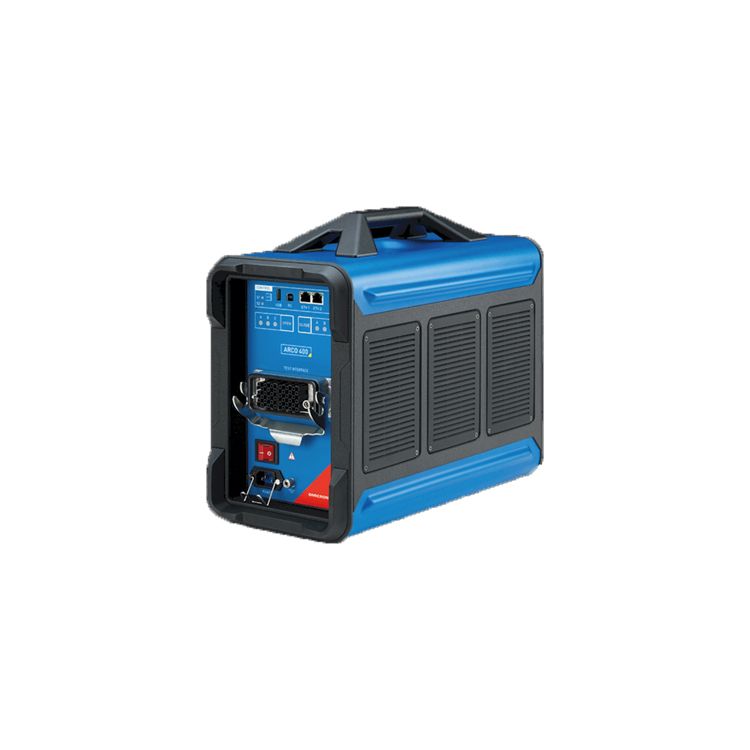

奧地利OMICRONARCO400重合器控制的通用測試儀
品 牌： 奧地利OMICRON 價格電議,您可以向供應商詢價得到該產品價格 所 在 地： 北京豐臺區 更新日期： 2025-08-01 詳細信息品牌：奧地利OMICRON 型號：ARCO400 尺寸：200 × 350 × 455 mm 重量：10 kg 防護等級：IP31 尺寸：200 × 350 × 455 mm 奧地利OMICRON ARCO400重合器控制的通用測試儀，ARCO 400是一款堅固耐用的智能測試解決方案，適用于各類重合器控制。
ARCO 400重合器控制的通用測試儀產品簡介：
•ARCO 400重合器控制的通用測試儀能夠以*快的方式執行簡單的手動跳閘及合閘檢查。
•ARCO 400重合器控制的通用測試儀 是能夠?qū)χ睾掀骶唧w測試適配器進行檢測。該設備能夠模擬重合器，并對實驗室和現場環境中的控制器進行三相測試。
•ARCO 400重合器控制的通用測試儀配備多個*的 3 相 12.5 A 電流放大器以及 6 相電壓放大器 （范圍 8 V 或 150 V），六個開關量輸入和九個開關量輸出。
•ARCO 400重合器控制的通用測試儀的控制軟件可以借助特定的測試工具提供額外的測試功能，能夠以無線方式對 ARCO 400 進行控制。
•ARCO 400重合器控制的通用測試儀通過執行預定義的 ReCoPlan 測試計劃，可以實現標準化并大幅節省時間。
•ARCO 400重合器控制的通用測試儀能夠與 GPS 進行時間同步，同時借助 RelaySimTest 進行高速分布自動化計劃測試。ARCO 400重合器控制的通用測試儀主要功能
•測試解決方案簡單方便，適用于任何重合器控制
•Smart Connect 功能可識別重合器的特定適配器電纜
•結構緊湊、重量輕且便于運輸
•堅固耐用，可在惡劣的天氣條件下使用
•測試靈活性*，可進行無線控制
•軟件簡單易用，無需任何專門培訓
•提供指導性測試流程，可以減少測試時間
•可創建測試計劃和預定義測試值
•能夠應用標準化測試程序
•可進行 GPS 同步自動分布計劃測試•可創建用于歸檔的詳細測試報告
分布自動化方案測試
借助 RelaySimTest，可將多個 ARCO 400 時間同步到 GPS，并同時測試高速分布自動化方案。如此一來，便可以對方案進行完整的測試，包括測試控制器和通信通道中的邏輯。
ARCO 400規格參數
電流放大器 輸出數量 3 范圍 Range I: 0 ... 1.25 A
Range II: 0 ... 12.5 A
Range III: 0 ... 8 V
頻段 0 ... 599 Hz
振幅精度 典型誤差 Error guaranteed
50/60 Hz
< 0.04 % of rd.¹
+ 0.01 % of rg.1¹
< 0.08 % of rd.
+ 0.02 % of rg.
THD+N at 50/60Hz
< 0.1 %
< 0.25 %
UTC相位錯誤 50/60 Hz
< 0.05°
< 0.2° 直流偏移 范圍 I
< 100 μA
< 300 μA 范圍 II < 1 mA
< 3 mA
直流分辨率 范圍 I < 100 μA
范圍 II < 1 mA
輸出功率 恒流輸出電壓
> 12 V (RMS)
> 18 V (DC)
交流輸出功率 典型: 3 x 95 W at 9 A ... 12.5 A
保證值: 3 x 85 W at 8 A ... 12.5 A
電壓放大器 輸出數量 6 范圍 范圍 I：0 ... 8 V
范圍 II：0 ... 150 V
振幅精度 典型誤差 *誤差 < 0.04 % of rd.
+ 0.01 % of rg.
< 0.08 % of rd.
+ 0.02 % of rg.
THD+N at 50/60Hz
< 0.1 %
< 0.25 % UTC相位錯誤 50/60 Hz
< 0.05°
< 0.2° 直流偏移 范圍1 < 500 μV
< 1 mV
范圍2 < 10 mV
< 20 mV
直流分辨率 范圍1 < 500 μV
范圍2 < 10 mV
輸出功率（范圍2） 沒個通道 典型值：280mA
保證值：250mA
交流輸出功率 典型值：3 x 42 W at 150 V
保證值：3 x 37.5 W at 150 V
二進制輸入 二進制輸入數 6 潛在組的數量 6 Type
Wet
采樣率 10 kHz
時間分辨率 100 μs
額定輸入電壓 250 V CAT III
分辨率 1V 閾值電壓范圍 5 ... 250 V
輸入阻抗 可配置 絕緣 6個電流隔離的二進制輸入端 二進制輸出繼電器 二進制輸出數 9 潛在組的數量 3 類型 Potential-free contacts, NO
接點容量（電器的） 250 V/0.5 A
總接通時間 < 6 ms
總中斷時間 < 3 ms 設備可靠性 EMC IEC 61326-1, CISPR 22,
FCC Subpart B of Part 15 Class A
Shock
30 g (11 ms half sine) according to
IEC 60068-2-7
振動 5 g (10 Hz – 2000 Hz) according to
IEC 60068-2-64
拋擲法實驗 2 drops (transport position)
0.5 m/1.6 ft
IEC 60068-2-31
電源及機械數據 單相，標稱 100 ... 240 VAC
單相，允許 85 ... 264 VAC
額定電流 10 A max. at < 170 V
8 A max. at > 170 V
標稱頻率 50/60 Hz
重量 10 kg/22 lbs
尺寸 200 × 350 × 455 mm/
7.9 × 13.8 × 17.9 in
防護等級 IP31 -
-
